TC-YD-100煙道管道在線粉塵監測儀（激光）
產品詳情
TC-YD-100煙道管道在線粉塵監測儀（激光）
一、詳細說明: TC-YD-100煙道粉塵監測儀是公司自主研發生產的在線粉塵分析產品，采用主流的激光后向散射測量技術，其關鍵部件均為原裝進口。
該產品用于ge zhong 污染源排放顆粒物濃度的連續監測，可配套煙氣連續監測系統（CEMS），也可以單自或多臺聯成煙塵監測網絡，共用一套數據采集處理后臺。
本產品guang fan應用于火力發電、鋼鐵冶金、石化化工、水泥生產、制陶、垃圾焚燒等企業ge zhong 發電鍋爐、工業窯爐、工業鍋爐的煙塵排放監測以及煙氣脫硫除塵工程的監測與控制。

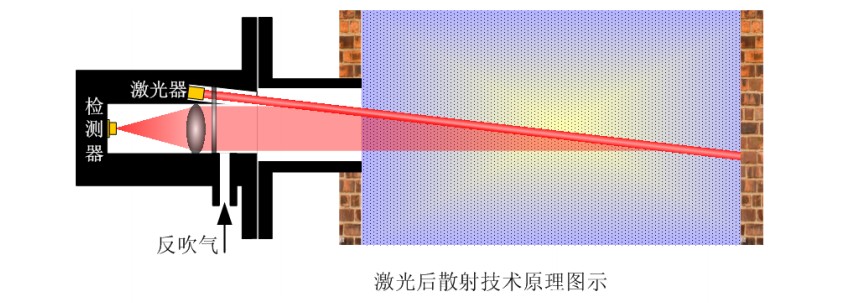

二、測量原理:
光學部分包括激光光源、功率控制、光電傳感、散射光接收部分。激光器發出的650nm束以一個微小的角度射入排放源,激光束與煙塵粒子作用產生散射光,背向散射光通過接受系統進入傳感器轉變成電信號進行處理.電路部分實現光電轉換、激光束的調制、信號放大、解調、光源的功率控制、V/I轉換及HMI顯示功能。校準器用于產生穩定的光信號,對儀器進行零點及量程校準。
三、技術指標:
三、技術指標:
| 類別 | 項目 | 性能指標 |
| 機械特性 | 機身 | 鋁合金材料，表面氧化發黑，探頭不銹鋼材質 |
| 重量 | 10KG | |
| 防護等級 | 1P65 | |
| 測量性能 | 精度 | ±2％FS |
| 重復性 | ±1％FS | |
| 量程 | 200mg/m³ 10g/m³可設，或客戶定制 | |
| 煙囪寬度 | (1-15)m,可定制 | |
| 功率 | <3W | |
| 溫度要求 | 環境溫度 | (-20-45)℃ |
| zu（i）高煙氣溫度 | 600℃，更高溫度需定制 | |
| 接口特性 | 模擬輸出 | 一路4-20 mA，zu（i）大負載800歐姆，可選配兩路4-20 mA |
| 數字接口 | RS485(選配) | |
| 2路繼電器輸出（選配），2A/30V | ||
| 人機交互 | 紅外遙控器+大屏幕LCD顯示屏 |
四、技術特點
1、采用激光背散射原理,不怕煙道的機械振動及煙氣溫度不均造成的折射率不均造成的光束擺動。
2、單端安裝,無需光路對中。
3、具有現場顯示功能，可以直接在現場讀取粉塵濃度。
4、激光束經過調制后，使得系統的抗干擾能力得以大幅度提升。
5、儀器設計貫徹“無工具”現場安裝的思路，zu（i）大限度地降低現場安裝的復雜度。
6、采用biao zhun(4-20)mA工業biao zhun電流輸出,連接方便。
7、儀器整體功耗非常小,大約3w左右。
8、一般biao zhun設置參數可適用于煙道璧厚小于400mm，煙道直徑大于儀器名牌標示,在特殊的要求條件下測量區大小可以訂制. 用戶也可以經維護人員的認可和指導下調整.
五、biao zhun配置
主機 1臺
法蘭組件 1套
標定模塊 1件
遙控器 1件
內六角螺絲扳手 1把
蝶形螺母 6套
組合螺絲 6套
合格證 1張
保修卡 1張
說明書 1份
選配：
主機防雨罩組件
鼓風機及配套產品
鼓風機防雨罩
2、單端安裝,無需光路對中。
3、具有現場顯示功能，可以直接在現場讀取粉塵濃度。
4、激光束經過調制后，使得系統的抗干擾能力得以大幅度提升。
5、儀器設計貫徹“無工具”現場安裝的思路，zu（i）大限度地降低現場安裝的復雜度。
6、采用biao zhun(4-20)mA工業biao zhun電流輸出,連接方便。
7、儀器整體功耗非常小,大約3w左右。
8、一般biao zhun設置參數可適用于煙道璧厚小于400mm，煙道直徑大于儀器名牌標示,在特殊的要求條件下測量區大小可以訂制. 用戶也可以經維護人員的認可和指導下調整.
五、biao zhun配置
主機 1臺
法蘭組件 1套
標定模塊 1件
遙控器 1件
內六角螺絲扳手 1把
蝶形螺母 6套
組合螺絲 6套
合格證 1張
保修卡 1張
說明書 1份
選配：
主機防雨罩組件
鼓風機及配套產品
鼓風機防雨罩

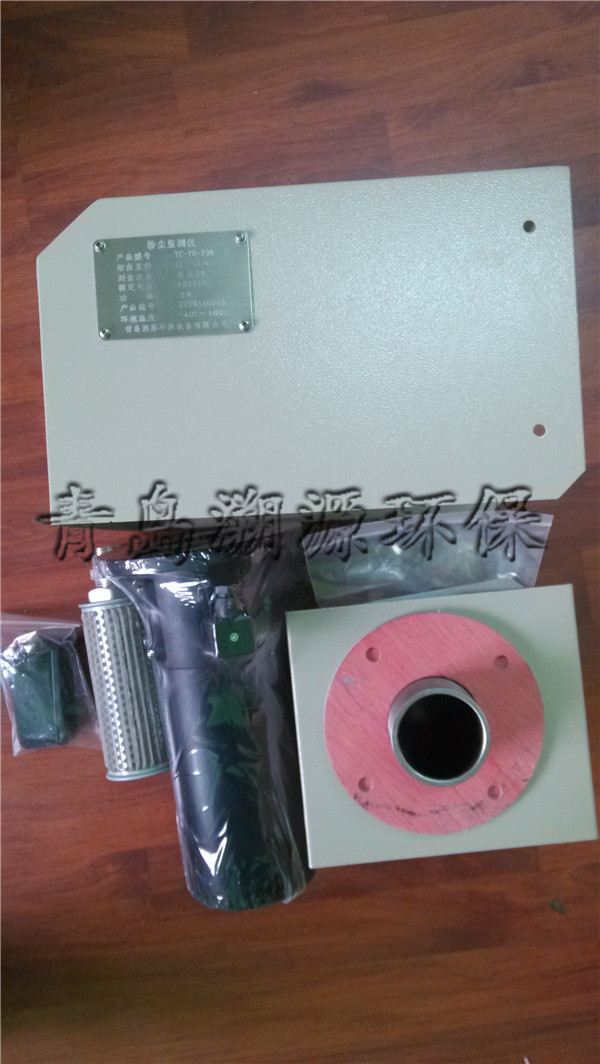

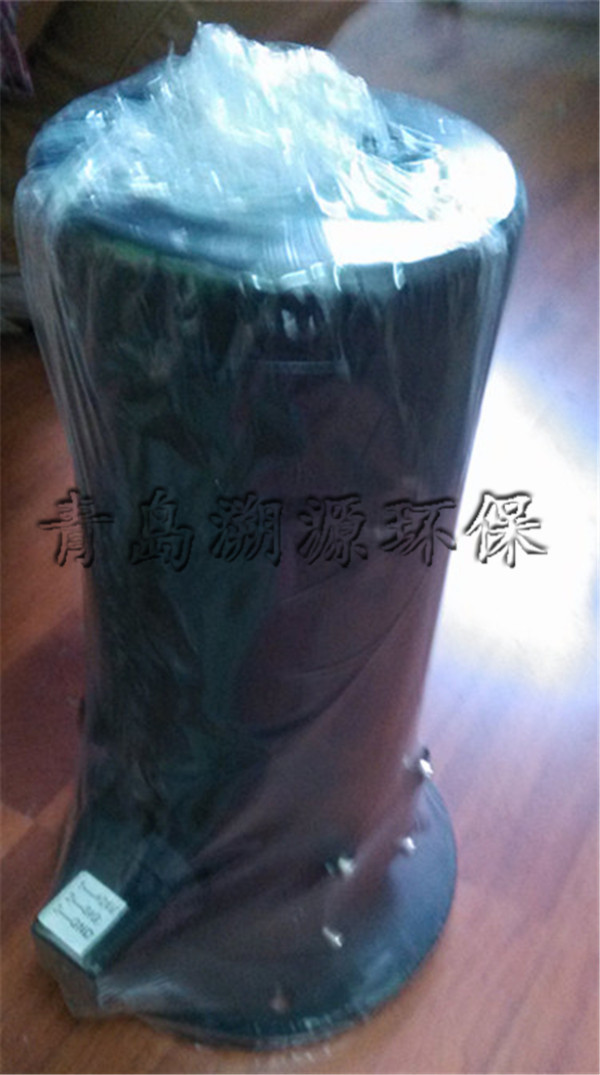

六、實物展示
